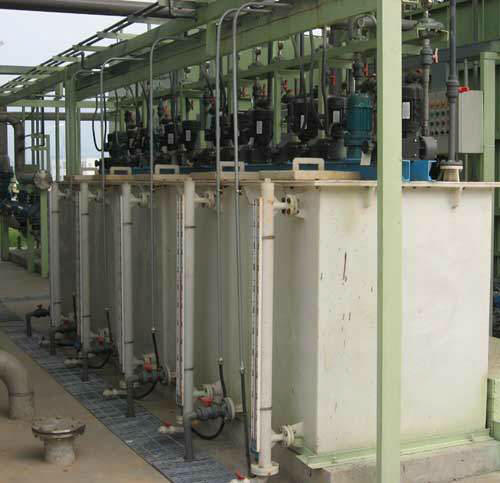

一、加藥裝置 在水處理、化工、印染等行業，需向水中或其它液體中按比例的投加另一種液體，其生產過程是連續的，這種投加工作也必須同樣是連續的，如水處理中投加混凝劑、助凝劑、消毒劑、冷卻塔投加阻垢劑、化工、印染中定時定量投加一定量的化學藥劑、酸堿等，這些都需要一種既能配制溶液，又能定量定時投加藥劑的設備，而這正是我們的TV系列加藥裝置所需具備的基本性能。
1.2 主要規格參數
型 號
外形(L×W×H) (mm)
藥劑投加量
投加方法
投加功率
攪拌機功率
溶藥液槽容積
貯藥槽容積
TV-0.5/0.6-1
1460×1260×1800
0-200(L/h)
計量泵微型機座系列
0.37(KW)
500(L)
600(L)
TV-0.5/0.6-2
5-500(L/h)
噴射器附轉子流量計
-
TV-0.5/0.6-3
重力投配附轉子流量計
TV-0.5/0.6-4
噴 射 器

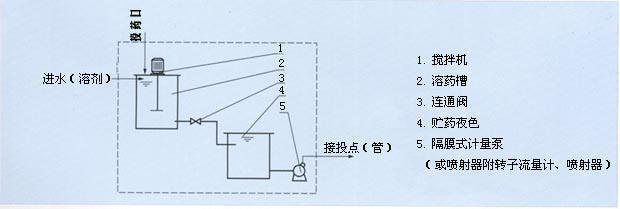

1.3 工藝流程圖

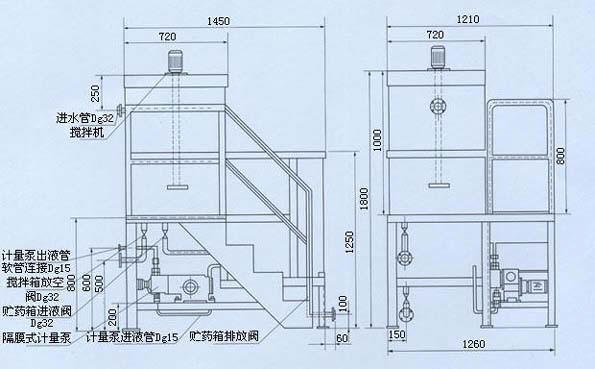

1.4 結構圖

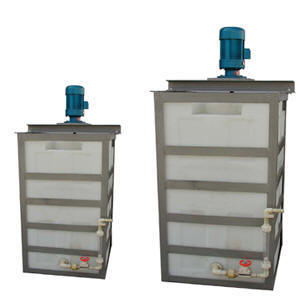

二、溶藥攪拌罐 本設備適用于紡織、印染和化工等行業工業處理以及中小型冷卻塔和循環水的溶藥攪拌。
2.1 型號示例 設備由筒體、攪拌軸及槳葉組成。液下部分可根據具體攪拌介質而確定材質，一般采用復合玻璃鋼或不銹鋼制作。
三、混合攪拌機
3.1 型號示例 設備可根據水量及攪拌池尺寸設計雙層槳或多層槳，并可根據攪拌介質采用相應防腐或采用不銹鋼材質。
3.2 主要技術規格參數
主要參數 型號
HJ-1000
HJ-1200
HJ-1400
HJ-1600
HJ-2000
HJ-2400
電機功率(KW)
2.2
3.0
4.0
7.5
15
22
主軸轉速(r/min)
51
42
34
槳徑D(mm)
1000
1200
1400
1600
2000
2400
槳 形
四葉45°斜槳
槽內徑D1(mm)
1050
1250
1450
1650
2050
2450
槽外徑D2(mm)
1500
1700
1900
2100
2500
2900
槽寬
500
580
660
700
740
760
埋件尺寸
200×480×10
200×560×10
200×640×10
200×680×12
200×720×12
200×740×12
池深(L)
根據工藝要求定

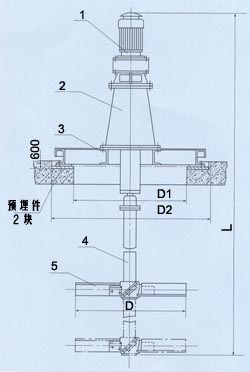

3.3 結構圖
四、反應攪拌機
4.1 型號示例 LFJ型反應攪拌機，主要用于給水排水工程混合工序之后經過加藥混合的原水通過作緩慢反應攪拌，使混凝水中的懸浮物和膠體形成大顆粒絮凝體以利于沉淀池的重力分離。
4.2 主要技術參數
參 數
池子尺寸
深度 (m)
攪拌器尺寸
攪拌功率(Kw)
攪拌器轉速(r/min)
型號規格
長×寬
H
D
h0
h1
Ⅰ
Ⅱ
Ⅲ
LFJ-1700
2.2×2.2
3.4
2600
400
0.8
0.4
8.0
5.2
3.9
LFJ-2870
3.3×3.3
2870
3500
350
3.2
LFJ-3000
3.5×3.5
3.6
3000
550
0.25
0.18
2.5
1.8
LFJ-3580
4.3×4.3
3580
1.5

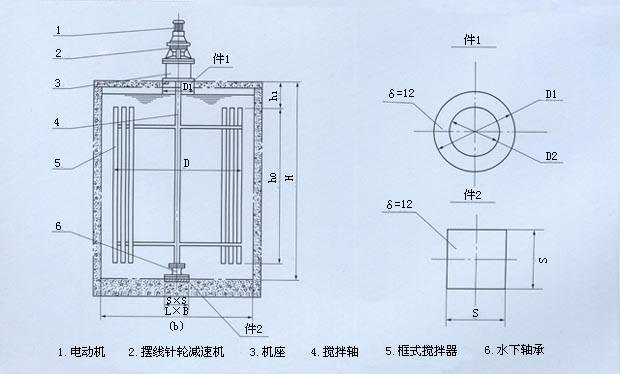

4.3 結構圖
五、管式靜態混合器 GJH型管式靜態混合器適用于給水處理中原水與混凝劑，助凝劑和消毒劑的混合，污水處理中消毒劑或藥劑與污水的混合。工作壓力在0.25MPa以內。
5.1 型號示例
混合器主要由殼體和芯體組成。殼體由無縫鋼管或鋼板及連接法蘭組成，芯體由三個混合件交錯90°聯接而成，每個混合元件有四片彎折26°34′的交叉芯板組成。 GJH型靜態混合器依靠液體自身具有的動能，通過混合元件對液體切割分流、交叉混合和旋渦反向旋轉作用，使流經液體得到快速充分的混合。水頭損失為0.3～0.8米，液體流速為0.6～1.0m/s。
5.2 主要技術參數
規 格
D1
D2
D3
L
e
G
a
b
n
d
GJH-100
215
180
108
800
100
1
60
18
4
GJH-150
280
240
159
1100
20
8
GJH-200
335
295
219
150
70
GJH-300
440
325
2200
24
12
GJH-400
565
515
426
2700
200
28
16
GJH-500
670
620
530
3200
2
80
30
GJH-600
780
725
630
3600
32
27
GJH-700
895
840
720
4200
GJH-800
1010
950
820
4700
90
GJH-900
1110
920
5100
36
GJH-1000
1220
1160
1020
5500
38
GJH-1200
1440
1380
6400
40

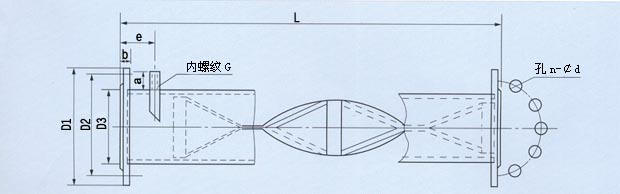

5.3 結構圖
5.4 其它 當選用的混合器管徑與兩端管徑不同等時，可先在管道上加設錐管，經變徑后再用法蘭盤與混合器聯接。 混合器安裝方向不限，可以水平安裝，垂直安裝或任意角斜裝，但必須保證混合器內充滿液體。 加藥口采用螺紋聯接，若加藥口藥劑腐蝕嚴重，須在加藥口內套入耐蝕管。 設備材質一般為A3鋼體并作防腐處理。但可根據用戶要求，對材質及防腐作特殊制作。 六、水質穩定加藥裝置 JA型水質穩定加藥裝置專供循環水系統中投加液態水質穩定劑之用。還可用于投加液體消毒劑、混凝劑和類似上述性能的水處理藥劑。具有結構緊湊、配套齊全、操作簡單、維護方便等特點。
代 號
投藥方式
小機座系列計量泵
3
噴射器
6.1 構成 JA型加藥設備配有一個玻璃鋼材質的藥劑溶解槽，并配有一套電動攪拌機，兩個藥劑溶液槽，一套投藥裝置及配管、鋼制平臺梯子等部件組成一個整體。
6.2 規格參數
型號
長×寬×高
攪拌機功率KW
計量泵功率KW
溶解槽給水管A
噴射器給水管B
JA-0.3/0.72-1
3.1×2.2×2.6
0.75
0.6
Dg25
JA-0.6/1.44-1
3.1×3.6×2.6
0.75×2
0.6×2
Dg25×2
JA-0.3/0.72-2
JA-0.6/1.44-2
JA-0.3/0.72-3
JA-0.6/1.44-3
